TL鋼鋁拖鏈

  • 橋式鋼鋁拖鏈 橋式鋼鋁拖鏈規格定做 橋式鋼鋁拖鏈廠家
橋式鋼鋁拖鏈 橋式鋼鋁拖鏈規格定做 橋式鋼鋁拖鏈廠家

橋式鋼鋁拖鏈 橋式鋼鋁拖鏈規格定做 橋式鋼鋁拖鏈廠家

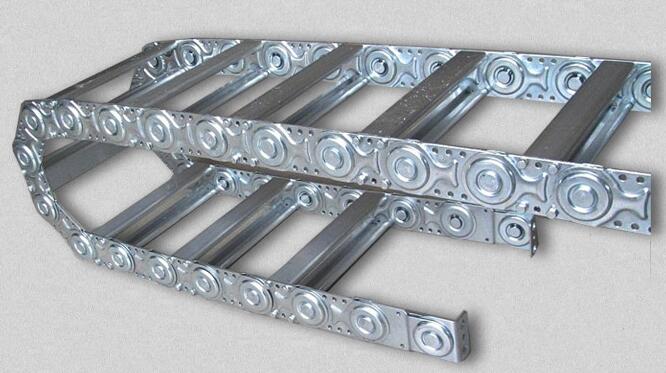

鋼鋁拖鏈的主體是由鏈板(采用優質鋼板經淬火后再拋光鍍鉻/鍍鋅/噴塑處理)、支撐板(擠拉鋁合金)、軸銷(合金鋼)等部件組成.使電纜或橡膠管與拖鏈之間不產生扭曲變形,鏈板經鍍鉻處理外形效果新穎,結構合理,靈巧強度高,該產品鋼性好,不變形.安裝方便,使用可靠,易拆裝,不下垂.由于本產品外形精美,可在較大程度上增強機床設備的整體藝術美觀效果,增強我國機床,機械設備在國際市場的競爭能力。


橋式鋼鋁拖鏈規格:
有TL45、TL65、TL95、TL125、TL180、TL225、TL250型,拖鏈寬度可按用戶要求定做,彎曲半徑從50-800之間。

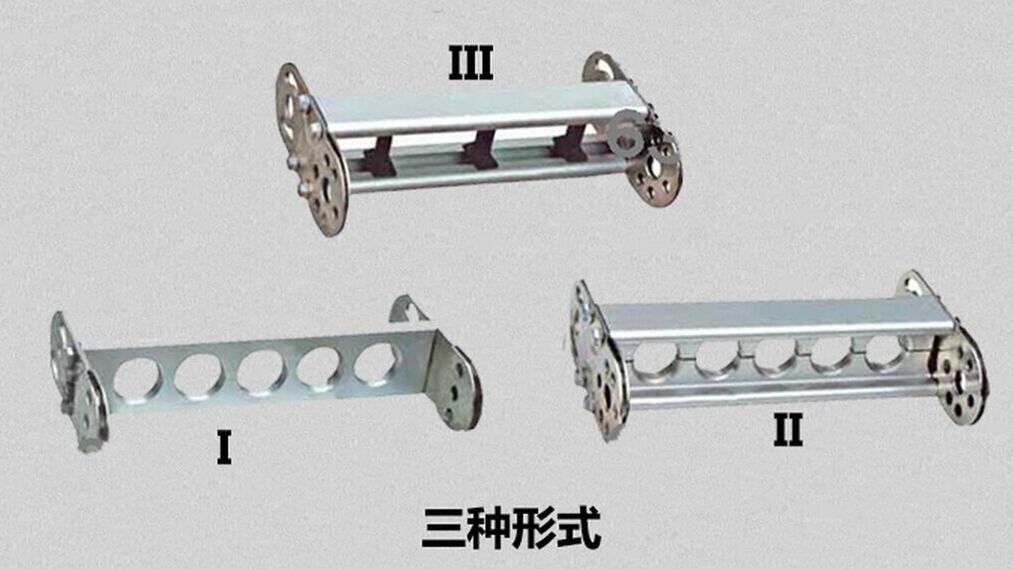

橋式鋼鋁拖鏈有三種支撐板形式。
(1)當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
(2)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時??蛇x用支撐板——分開式
(3)安裝管纜的規格品種較多時,可選用支撐板——框架式



鋼鋁拖鏈特點:
鋼鋁拖鏈適用于所有的傳動方式,可隨意加長和縮短。TLG型鋼制拖鏈可承載數量多,重量大的電纜及油管,自由懸置長度大,支撐板可依顧客需要制作,使用于工作母機,移動機械等.此外,可通過改變銷軸獲得改變彎曲半徑。
應用范圍:
鋼鋁拖鏈一般應用在機床等機械的電纜、油管、氣管、水管、風管上,對電纜、油管、氣管、水管、風管起牽引和保護作用。按連接板和樣式分為幾個類別,每個類品又有多個型號!鋼鋁拖鏈(不銹鋼鋁拖鏈、全自動鋼鋁拖鏈、新型鋼鋁拖鏈、半封閉鋼鋁拖鏈)
鋼鋁拖鏈使用注意事項:
1.TLG和TL型鋼制拖鏈其使用行程長達40米,適用于所有傳動方式??呻S意加長和縮短。此外,可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍,行程小的可相應選擇較小的半徑.
2.鋼鋁拖鏈拖鏈的支撐板寬度為150mm至800mm,孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度,是由電纜直徑決定的.
3.機床做大限度運轉時,如鋼制拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因,應考慮選擇加大一號規格的拖鏈。




橋式鋼鋁拖鏈選型標準:
1、根據支撐板孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d約等于0.1d(取整數)。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑:
1)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時,可選用分開式類型支撐板;
2)當拖鏈需承載較大管、纜負荷時,應選用高強度支撐板型-整塊式;
3)安裝管纜的規格品種較多時,可選用框架式支撐板。
4、機床拖鏈使用場合受限制條件、或受環境影響,需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。


品牌 金福隆 型號 ON-16 貨號 03
材質 鋼鋁 適用機床 車床 負載能力 130
負載重量 154 不支撐長度 212(mm) 矩形孔徑 20(mm)
支撐板最大孔徑 2145(mm) 是否庫存 是否批發

品牌 金福隆 型號 鋼鋁拖鏈 貨號 咨詢客服
材質 鋼鋁 碳鋼 適用機床 皆可 負載能力 180
負載重量 180 不支撐長度 5000(mm) 矩形孔徑 450(mm)
支撐板最大孔徑 95(mm) 是否庫存 是否批發

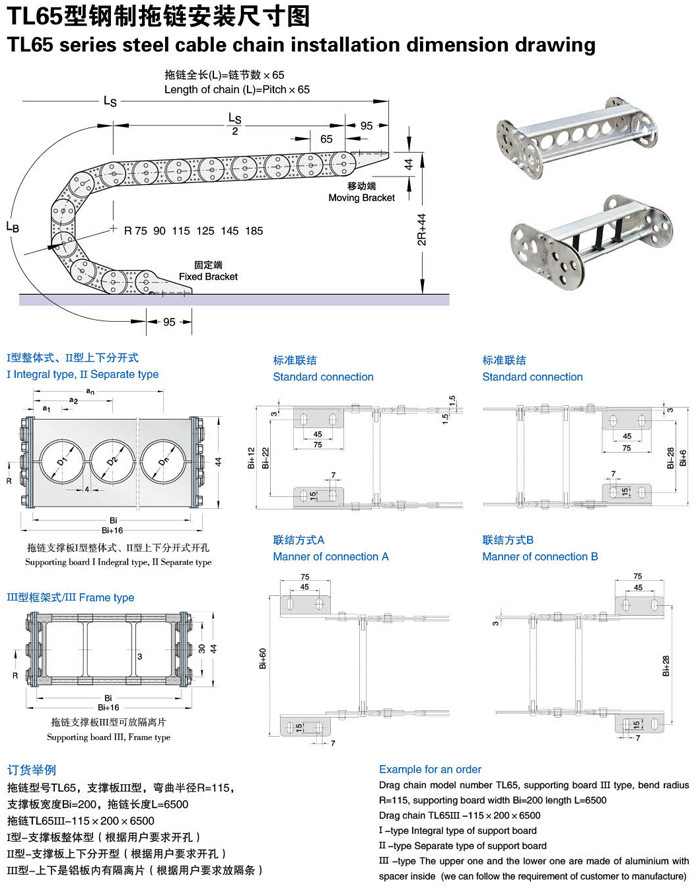

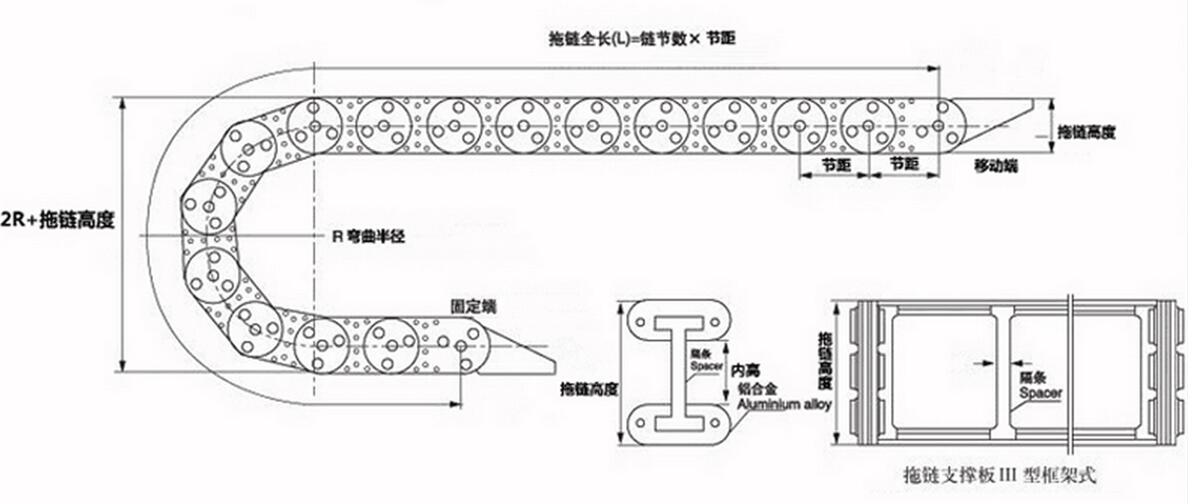

橋式鋼鋁拖鏈示意圖

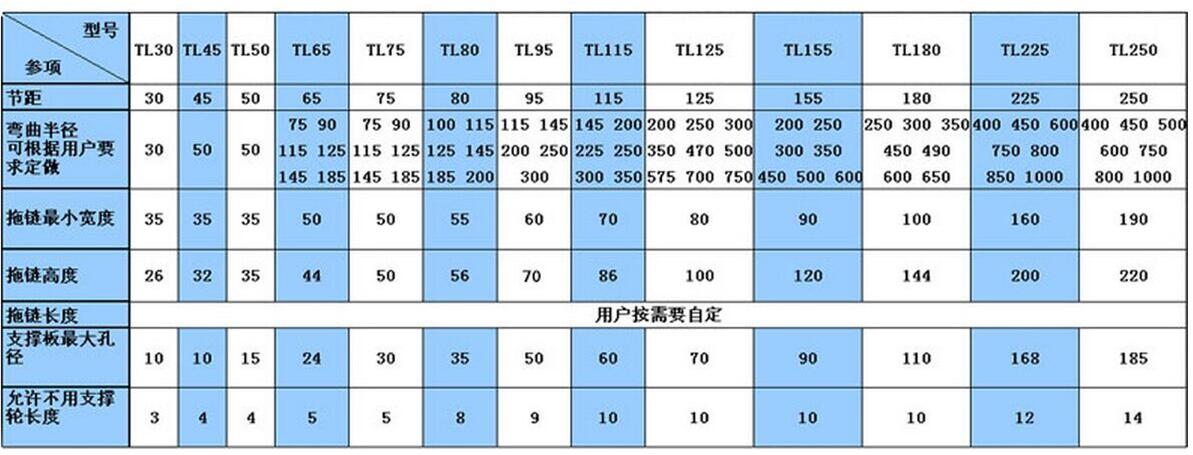

橋式鋼鋁拖鏈型號表




聯系我們

CONTACT US

聯系人:朱先生

手機:13382237770

電話:0510-83585358

郵箱:162008558@qq.com

地址: 無錫市惠山區惠山大道9號金福隆拖鏈
