品牌：金福隆
型號：按要求、來圖加工
材質：鋼片、鋁材
適用機床：鏜床
負載能力：1000
負載重量：500
不支撐長度：3000（mm）
矩形孔徑：110（mm）
支撐板最大孔徑：100（mm）
尺寸：1000

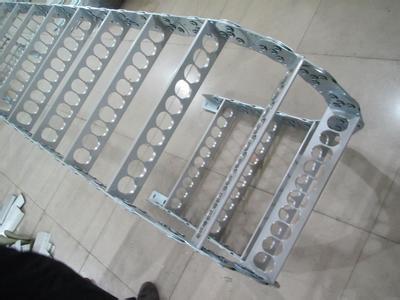

鋼鋁拖鏈按結構可分為TL型鋼鋁拖鏈和TLG型鋼鋁拖鏈，鋼制拖鏈按節距分類有45、65、75、95、100、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。

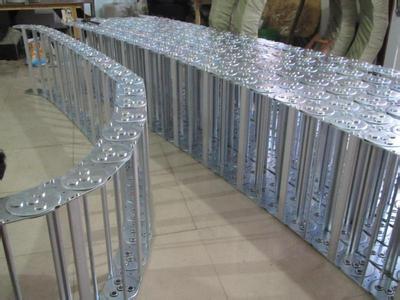

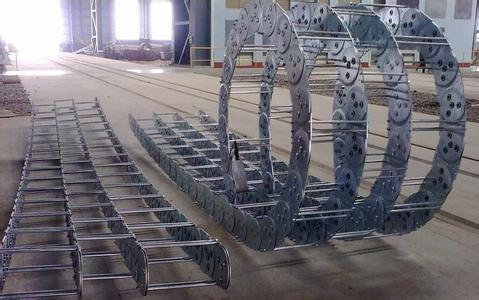

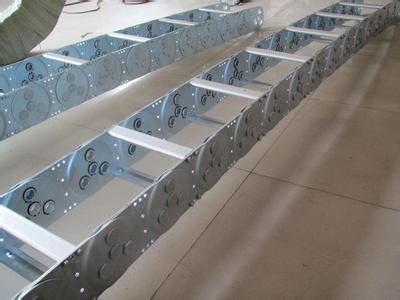

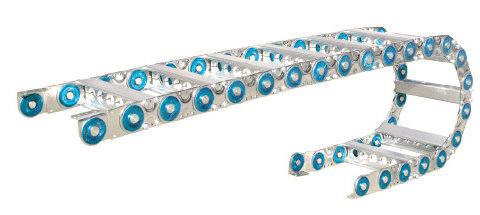

TL45 鋼鋁拖鏈的主體是由鏈板（優質鋼板鍍鉻）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，鋼性好不變形，安裝方便，使用可靠，易拆裝，尤其是本產品采用了高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形，不下垂。
鋼鋁拖鏈?zhǔn)褂米⒁馐马棧?/strong>
1.TLG和TL 型鋼鋁拖鏈其使用行程最大為 40 米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑。
2.鋼鋁拖鏈拖鏈的支撐板寬度為150mm至800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的。
3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
鋼鋁拖鏈選用原則
1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
3）安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈?zhǔn)褂脠龊鲜芟拗茥l件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
